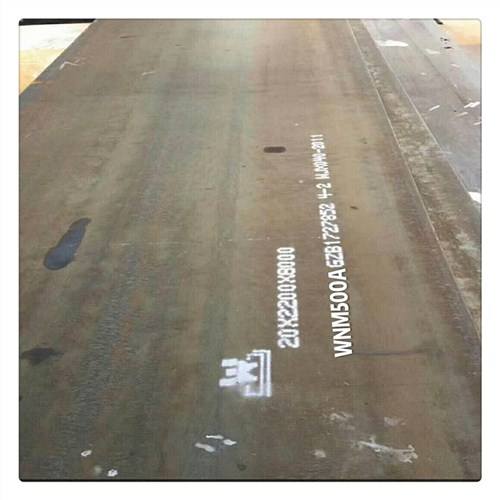

NM500耐磨板定義

　　命名:N是"耐磨"中"耐"的******個(gè)拼音字母.

　　M是"耐磨"中"磨"的******個(gè)拼音字母.

　　500是布氏硬度值HB值。(500硬度值是廣義的，國(guó)產(chǎn)NM500硬度值是在500左右。)

　　應(yīng) 用:NM500耐磨鋼板被廣泛應(yīng)用工程機(jī)械、 環(huán)保機(jī)械、冶金機(jī)械、磨具、軸承等產(chǎn)品零部件。

　　nm500耐磨板加工方法

　　1、鋼板切割方法適用于冷切割和熱切割。冷切割包括有水射流切割、剪切、鋸切或磨料切割;熱切割包括有氧氣燃料火焰切割(以下簡(jiǎn)稱(chēng)"火焰切割")、等離子切割和激光切割。

　　2、切割方法:通過(guò)相關(guān)工藝試驗(yàn)，掌握鋼板各種切割方法的一般特性和切割厚度范圍。

　　3、高級(jí)別耐磨鋼的火焰切割方法與普通低碳和低合金鋼的切割一樣簡(jiǎn)單，在切割耐磨鋼厚板時(shí)，需要注意!!!隨著鋼板厚度和硬度的增加，切割邊部出現(xiàn)裂紋傾向加大。為防止鋼板切割裂紋的產(chǎn)生，切割時(shí)應(yīng)遵循以下建議:

　　切割裂紋:鋼板切割裂紋類(lèi)似于焊接時(shí)產(chǎn)生氫致裂紋，如果鋼板切邊產(chǎn)生裂紋，將會(huì)在切厚48小時(shí)至幾周內(nèi)才出現(xiàn)。因此，切割裂紋屬于延遲性裂紋，鋼板厚度和硬度越大，出現(xiàn)切割裂紋就越大。

　　預(yù)熱切割:預(yù)防鋼板切割裂紋最有效的方法，就是在切割前進(jìn)行預(yù)熱。在進(jìn)行火焰切割前，鋼板通常都要預(yù)熱，其預(yù)熱溫度高低主要取決于鋼板質(zhì)量等級(jí)和板厚，見(jiàn)表2.預(yù)熱方法可采用火焰燒槍、電子加熱墊進(jìn)行的，也可以使用加熱爐加熱。為確定鋼板預(yù)熱效果，應(yīng)在加熱點(diǎn)被面測(cè)試所需溫度。

　　注意:預(yù)熱特別注意，要使正個(gè)鋼板界面均勻受熱，以免接觸熱源的區(qū)域出現(xiàn)局部過(guò)熱現(xiàn)象。

　　低速切割:避免切割裂紋的另一種方法就是降低切割速度。如果無(wú)法進(jìn)行整版預(yù)熱，則可以使用局部預(yù)熱法代替。使用低速切割方法防止切割裂紋，其可靠性不如預(yù)熱。我們建議切割前先對(duì)切割帶用火焰槍空泡幾趟進(jìn)行預(yù)熱，預(yù)熱溫度達(dá)到100°C左右為宜。其******切割速度取決于鋼板等級(jí)和厚度

　　特別說(shuō)明:將預(yù)熱和低速兩種火焰切割方法結(jié)合使用，可以進(jìn)一步降低切割裂紋的出現(xiàn)幾率。

　　切割后緩冷要求:無(wú)論對(duì)切割不見(jiàn)是否預(yù)熱，鋼板切割后的緩冷都會(huì)有效降低切割裂紋的風(fēng)險(xiǎn)。

　　如果切割后將其帶有溫?zé)岬牟灰?jiàn)進(jìn)行堆放，使用隔熱毯將其覆蓋，也可以實(shí)現(xiàn)緩冷，緩冷要求冷卻到室溫。

　　切割后加熱要求:對(duì)于耐磨鋼板的切割，切割后立即采取加熱(低溫回火)，也是預(yù)防切割裂紋的有效方法和措施。鋼板切厚通過(guò)低溫回火處理，可以有效消除切割參與應(yīng)力(低溫回火工藝;保濕時(shí)間安5min/mm)

　　對(duì)于切割后加熱的方法，也采用燃燒槍、電子加熱毯和節(jié)哀熱爐的加熱方式進(jìn)行切割后的加熱。

　　4、降低鋼板軟化的措施鋼的抗軟化特性主要取決于它的化學(xué)成分、微觀組織和加工方式。對(duì)于熱切割的部件，部件越小，整個(gè)部件軟化的風(fēng)險(xiǎn)就越大。如果鋼板溫度超過(guò)200-250°C，鋼板硬度就會(huì)降低。

　　切割方法:鋼板在切割小型部件時(shí)，焊槍和預(yù)熱所供應(yīng)的熱量將會(huì)在工件中聚集。切割不見(jiàn)尺寸越小，切割工件尺寸不得小于200mm，否則工件就將有軟化的風(fēng)險(xiǎn)。消除軟化風(fēng)險(xiǎn)的******的辦法是冷切割，例如水射流切割。若必須使用熱切割，則有限選擇等離子或激光切割。這是因?yàn)榛鹧媲懈罱o工件提供更多的熱量，因此提高了工件的溫度。

　　水下切割方法:限制和降低軟化區(qū)范圍的有效方法，在切割過(guò)程中使用水來(lái)楞伽鋼板及切割表面。因此，鋼板即可放在水中切割，也可以向切割面噴水進(jìn)行切割。使用水下切割方法可選擇等離子或火焰切割。水下切割具有以下特征:

　　切割熱影響區(qū)小;

　　防止整個(gè)工件的硬度降低;

　　減少切割工件變形;

　　切割后可以直接對(duì)工件進(jìn)行冷卻。
